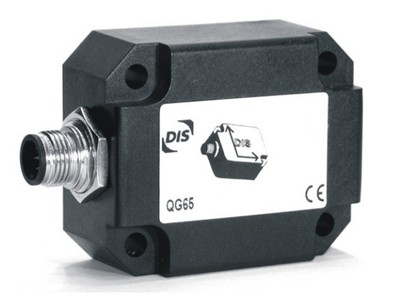

QG Serie

auf Anfrageliste

1-achsig: bis zu 360°, 2-achsig: 1 bis ±80° (Neigungsschalter)

Ein Neigungsschalter ist ein Schaltertyp, der in einem bestimmten Winkel in Bezug auf den Horizont schaltet. Die neue Generation basiert auf der MEMS-Technologie sowie auf intelligenten Algorithmen in Mikrocontrollern. Dadurch können ein- oder zweiachsige Schalter mit jedem gewünschten Schaltwinkel gebaut werden.

Im Allgemeinen sind die DIS Sensors Neigungsschalter gemäss der nachfolgend genannten Spezifikationen erhältlich.

Funktionen:

• Ersetzt den Quecksilberschalter
• Maximale Schiefstandsicherung

Anwendung:

• Hebebühnen
• Landwirtschaftliche Maschinen
• Gabelstapler

Technische Daten:

Messbereich 1-achsig:	bis zu 360°
Messbereich 2-achsig:	±1° bis ±80°
Betriebsspannung:	5 oder 10 bis 30V DC
Ausgang:	Einfache oder doppelte NPN/PNP
Genauigkeit:	bis max. ±0.2° (Modell- und Bereichabhängig)
Programmierbar:	Schaltwinkel, Ein- / Ausgangsverzögerung und
	Filterung
Gehäuse:	Kunststoff (verstärkt) oder Edelstahl
IP Schutzklasse:	IP67, IP68 oder IP69K

Hersteller: DIS Sensors

Dokumente

• Datenblatt (EN)
