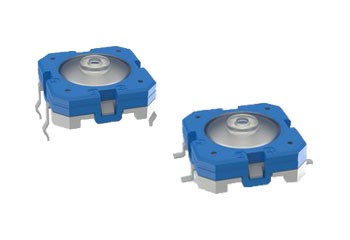

RACON 12 S
THT / SMT, 12 x 12mmDie hochwertigen Kurzhubtaster RACON 12 S, in den Abmessungen 12 x 12mm, zeichnen sich durch einen unverwechselbaren Tastenklick, hohe Schaltsicherheit, ein dichtes Kontaktsystem und Vergussfähigkeit aus. Dadurch wurde der RACON zum Standard in vielen Branchen, ob in Automotive-Applikationen, Systemen mit Tastenkappen oder Folientastaturen: der RACON überzeugt in der THT- oder SMT-Variante, auch in Ihrer Anwendung. Die RACON 12 S Kurzhubtaster können einzeln, in Reihen oder als Tastenfelder angeordnet werden. Für den Einsatz unter Folie sollten die RACON-Taster mit Stösseln kombiniert werden.
Geeignet für die wichtigsten Lötverfahren:
- Geeignet für die wichtigsten Lötverfahren
- Wellen-Lötbad für THT-Versionen
- Reflow-Löten für SMT-Versionen
- Dampfphasen-Löten für SMT-Versionen
- Handlötung
- Verarbeitung der SMT-Ausführungen mit SMT-Bestückungsautomaten
- IMDS-Eintrag
Gehäuselänge: | 12mm |
Gehäusebreite: | 12mm |
Mechanischer Aufbau: | |
Befestigung: | Löten |
Kontaktsystem: | Sprungkontakt |
Kontaktbestückung: | 1 Schliesser |
Kontaktmaterial: | Gold |
Beleuchtung: | nein |
Elektrische Kennwerte: | |
Schaltspannung: | min. 0.02V |
max. 35V | |
Schaltstrom: | min. 0.01mA |
max. 100mA | |
Schaltleistung: | max. 1W |
Sonstige Angaben: | |
Lebensdauer: | 1 Mio. Zyklen |
Betriebstemperatur: | -40 bis +90°C |
Hersteller: RAFI
Dokumente
Preis in CHF exkl. Mwst.
Artikel | Anschlüsse |
Betätigungs- kraft |
Schaltweg | Lebensdauer | Anzahl | Verfügbar | Einzelpreis | Anfrage |
---|---|---|---|---|---|---|---|---|
1.14.012.501/0000 | THT | 3.6N | 0.61mm | 1'000'000 |
|
0.81 | ||
1.14.012.502/0000 | THT | 3.6N | 0.61mm | 1'000'000 |
|
0.81 | ||
1.14.012.918/0000 | THT | 6.8N | 0.70mm | 1'000'000 |
|
0.91 | ||
1.14.012.503/0000 | SMT | 3.6N | 0.61mm | 1'000'000 |
|
0.79 | ||
1.14.012.916/0000 | SMT | 6.8N | 0.70mm | 1'000'000 |
|
1.76 | ||
1.14.012.920/0000 | SMT | 9.7N | 0.73mm | 1'000'000 |
|
1.76 | ||
1.14.012.603/0000 | SMT | 2.5N | 0.55mm | 1'000'000 |
|
0.79 | ||
1.14.012.803/0000 | SMT | 4.7N | 0.66mm | 1'000'000 |
|
0.79 | ||
1.14.012.505/0000 | THT | 3.6N | 0.61mm | 1'000'000 |
|
1.66 | ||
1.14.012.927/0000 | THT | 9.7N | 0.73mm | 1'000'000 |
|
0.91 |
