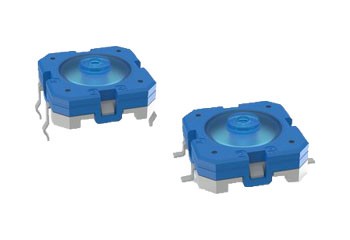

RACON 12 ST
THT / SMT, 12 x 12mmDie hochwertigen Kurzhubtaster RACON 12 ST, in den Abmessungen 12 x 12mm, zeichnen sich durch einen unverwechselbaren Tastenklick, hohe Schaltsicherheit, ein dichtes Kontaktsystem und Vergussfähigkeit aus. Dadurch wurde der RACON zum Standard in vielen Branchen, ob in Automotive-Applikationen, Systemen mit Tastenkappen oder Folientastaturen: der RACON überzeugt in der THT- oder SMT-Variante, auch in Ihrer Anwendung. Die RACON 12 ST Kurzhubtaster können einzeln, in Reihen oder als Tastenfelder angeordnet werden. Für den Einsatz unter Folie sollten die RACON-Taster mit Stösseln kombiniert werden.
Geeignet für die wichtigsten Lötverfahren:
- Wellen-Lötbad für THT-Versionen
- Reflow-Löten für SMT-Versionen
- Dampfphasen-Löten für SMT-Versionen
- Handlötung
- Verarbeitung der SMT-Ausführungen mit SMT-Bestückungsautomaten
- IMDS-Eintrag
| Gehäuselänge: | 12mm |
| Gehäusebreite: | 12mm |
| Mechanischer Aufbau: | |
| Befestigung: | Löten |
| Kontaktsystem: | Sprungkontakt |
| Kontaktbestückung: | 1 Schliesser |
| Kontaktmaterial: | Gold |
| Beleuchtung: | nein |
| Elektrische Kennwerte: | |
| Schaltspannung: | min. 0.02V DC |
| max. 35V | |
| Schaltstrom: | min. 0.01mA |
| max. 100mA | |
| Schaltleistung: | max. 1W |
| Sonstige Angaben: | |
| Lebensdauer: | 1 Mio. Zyklen |
| Betriebstemperatur: | -40 bis +125°C |
Hersteller: RAFI
Dokumente
Preis in CHF exkl. Mwst.
| Artikel | Anschlüsse |
Betätigungs- kraft |
Schaltweg | Lebensdauer | Anzahl | Verfügbar | Einzelpreis | Anfrage |
|---|---|---|---|---|---|---|---|---|
| 1.14.112.601/0000 | THT | 2.5N | 0.55mm | 1'000'000 |
|
0.83 | ||
| 1.14.112.501/0000 | THT | 3.6N | 0.61mm | 1'000'000 |
|
0.83 | ||
| 1.14.112.801/0000 | THT | 4.7N | 0.66mm | 1'000'000 |
|
0.83 | ||
| 1.14.112.602/0000 | THT | 2.5N | 0.55mm | 1'000'000 |
|
0.83 | ||
| 1.14.112.502/0000 | THT | 3.6N | 0.61mm | 1'000'000 |
|
0.83 | ||
| 1.14.112.802/0000 | THT | 4.7N | 0.66mm | 1'000'000 |
|
0.83 | ||
| 1.14.112.918/0000 | THT | 6.8N | 0.70mm | 1'000'000 |
|
0.93 | ||
| 1.14.112.926/0000 | THT | 9.7N | 0.73mm | 1'000'000 |
|
0.93 | ||
| 1.14.112.603/0000 | SMT | 2.5N | 0.55mm | 1'000'000 |
|
0.81 | ||
| 1.14.112.503/0000 | SMT | 3.6N | 0.61mm | 1'000'000 |
|
0.81 | ||
| 1.14.112.803/0000 | SMT | 4.7N | 0.66mm | 1'000'000 |
|
0.81 | ||
| 1.14.112.916/0000 | SMT | 6.8N | 0.70mm | 1'000'000 |
|
0.90 | ||
| 1.14.112.920/0000 | SMT | 9.7N | 0.73mm | 1'000'000 |
|
0.90 | ||
| 1.14.112.927/0000 | THT | 9.7N | 0.73mm | 1'000'000 |
|
0.93 | ||
| 1.14.112.506/0000 | THT | 3.6N | 0.61mm | 1'000'000 |
|
0.83 |
