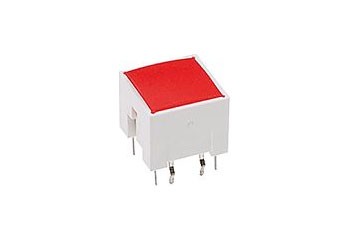

RACON 12 i

auf Anfrageliste

THT, 11.35 x 11.35mm

Flacheingabetastaturen mit RACON 12 i-Elementen sollten im Raster 15.24mm aufgebaut werden. Bei diesem Raster bleiben in der Frontplatten-Klebestege zwischen den einzelnen Tasten stehen. Auf diesen kann die Dekorfolie aufgeklebt werden, für die wir eine Hochprägung über den Tastern empfehlen. Bei Verwendung unseres RK 90-Systemaufbaus empfehlen wir die Tastenkappen 9 x 9mm.

Eigenschaften:

• Goldkontakte, sicheres Schalten bei niedrigen Strömen
• Vollausleuchtung durch 2 LED
• Bauhöhe 9.7mm
• Anschlusstechnik: THT

Einbaumasse:

Gehäuselänge:	11.35mm
Gehäusebreite:	11.35mm
Mechanischer Aufbau:
Befestigung:	Löten
Kontaktsystem:	Sprungkontakt
Kontaktbestückung:	1 Schliesser
Kontaktmaterial:	Gold
Beleuchtung:	ja
Elektrische Kennwerte:
Schaltspannung:	min. 0.02V
	max. 35V
Schaltstrom:	min. 0.01mA
	max. 100mA
Schaltleistung:	max. 1W
Betriebsspannung des LED:	max. 1.8V
Betriebsstrom des LED:	max. 30mA
Spannungsfestigkeit:	max. 750V
Sonstige Angaben:
Lebensdauer:	1 Mio Zyklen
Betriebstemperatur:	-40 bis +80°C

RoHS & REACH konform

Hersteller: RAFI
