RAFIX 22 FS+

auf Anfrageliste

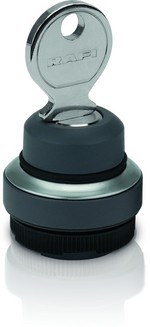

Schlüsselschalter, kompakt

Eigenschaften:
  • Bundformen rund oder quadratisch
  • IP Schutzklasse IP65 gemäss DIN EN 60529
  • RoHS konform

Die dazugehörigen Schaltelemente finden Sie weiter unten auf dieser Seite.

Einbaumasse:
Einbautiefe:QC 27mm oder PCB 9,2mm
Einbauöffnung: 22,3mm
Tasterraster:30 x 30mm

Hersteller: RAFI



Dokumente
Bund
schliessen
Kontaktfunktion
schliessen
Drehwinkel
schliessen
Abzugstellung
schliessen
Frontringfarbe
schliessen
Preis in CHF exkl. Mwst.
Artikel Bund Kontaktfunktion Drehwinkel Abzugstellung Frontringfarbe Anzahl Verfügbar Einzelpreis Anfrage
1.30.275.001/0100 rund tastend 1x40° 0 schwarz
24.83
1.30.275.002/0000 rund tastend 1x40° 0 silber
24.83
1.30.275.101/0100 rund tastend 2x40° 0 schwarz
24.83
1.30.275.102/0000 rund tastend 2x40° 0 silber
24.83
1.30.275.221/0100 rund rastend 1x90°, Form L 0+1 schwarz
24.83
1.30.275.222/0000 rund rastend 1x90°, Form L 0+1 silber
24.83
1.30.275.321/0100 rund rastend 1x90°, Form V 0+1 schwarz
24.83
1.30.275.322/0000 rund rastend 1x90°, Form V 0+1 silber
24.83
1.30.275.501/0100 rund rastend 1x90° + tastend 1x40° 1x90° und 1x40° 0 schwarz
24.83
1.30.275.501/0800 rund rastend 1x90° + tastend 1x40° 1x90° und 1x40° 0 silber
24.83
1.30.275.502/0000 rund rastend 1x90° + tastend 1x40° 1x90° und 1x40° 0 silber
24.83
1.30.275.151/0100 quadratisch tastend 2x40° 0 schwarz
23.87
1.30.275.152/0000 quadratisch tastend 2x40° 0 silber
23.87
1.30.275.371/0100 quadratisch rastend 1x90°, Form V 0+1 schwarz
23.87
1.30.275.372/0000 quadratisch rastend 1x90°, Form V 0+1 silber
23.87
1.30.275.551/0100 quadratisch rastend 1x90° + tastend 1x40° 1x90° und 1x40° 0 schwarz
23.87
1.30.275.552/0000 quadratisch rastend 1x90° + tastend 1x40° 1x90° und 1x40° 0 silber
23.87

Schaltelement QC (Quick Connect) Universal

Allgemein
Leuchtmittel optional: LED
Mechanischer Aufbau
Kontaktmaterial: Gold oder Silber
Befestigung: Verrastung in Betätigungselement
Kontaktsystem: selbstreinigender Brückenkontakt
Anschlüsse: Steckanschluss 2,8 x 0,8mm
Öffner-Kontakt zwangstrennend nach IEC 60947-5-1


Kontaktbestückung
schliessen
Kontaktmaterial
schliessen
Lichtleiter
schliessen
Preis in CHF exkl. Mwst.
Bild Artikel Kontaktbestückung Kontaktmaterial Lichtleiter Anzahl Verfügbar Einzelpreis Anfrage
1.20.126.102/9000 1 S Gold ja
4.98
1.20.126.103/9000 1 Ö + 1 S Gold ja
8.33
1.20.126.105/9000 2 S Gold ja
8.33
1.20.126.302/9000 1 S Silber ja
4.98
1.20.126.303/9000 1 Ö + 1 S Silber ja
8.29
1.20.126.304/9000 2 Ö Silber ja
8.29
1.20.126.305/9000 2 S Silber ja
8.29

Schaltelement PCB Universal

Allgemein
Leuchtmittel optional: LED
Mechanischer Aufbau
Kontaktmaterial: Gold oder Silber
Durchmesser: 17,3mm
Empfohlenes Tasterraster: 30mm
Einbautiefe: 9,2mm


Kontaktbestückung
schliessen
Kontaktmaterial
schliessen
Lichtleiter
schliessen
Preis in CHF exkl. Mwst.
Bild Artikel Kontaktbestückung Kontaktmaterial Lichtleiter Anzahl Verfügbar Einzelpreis Anfrage
1.20.126.002/0000 1 S Gold nein
k.A.
1.20.126.003/0000 1 Ö + 1 S Gold nein
k.A.
1.20.126.005/0000 2 S Gold nein
k.A.
1.20.126.003/9000 1 Ö + 1 S Gold ja
k.A.
1.20.126.004/9000 2 Ö Gold ja
k.A.
1.20.126.005/9000 2 S Gold ja
k.A.
1.20.126.202/0000 1 S Silber nein
4.92
1.20.126.203/0000 1 Ö + 1 S Silber nein
7.75
1.20.126.204/0000 2 Ö Silber nein
7.75
1.20.126.205/0000 2 S Silber nein
7.75
1.20.126.202/9000 1 S Silber ja
5.10
1.20.126.203/9000 1 Ö + 1 S Silber ja
7.90
1.20.126.205/9000 2 S Silber ja
7.90
