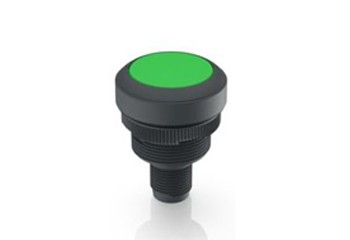

RAMO 22 T (M8/M12)

auf Anfrageliste

Taster 22mm taktil

Die neue Tasterfamilie RAMO gibt es nicht nur in zwei unterschiedlichen Einbaugrößen (22,3mm und 30,3mm), sondern auch mit zwei verschiedenen Technologien: fortschrittlich kapazitiv oder ganz klassisch taktil.

Vorteile:
  • Tastenhub mit taktiler Rückmeldung
  • basierend auf dem bewährten RAFI Kurzhubtaster MICON 5 mit Goldkontakten
  • einteiliges, von allen Seiten dichtes Gehäuse
  • einfacher Plug & Play Anschluss
  • diverse Beleuchtungsmöglichkeiten
  • individuelle Bedruckungsmöglichkeiten u. a. mit FLEXLAB
  • redundante Version mit 2 Schliessern

Technische Daten
Mechanischer Aufbau
Kontaktsystem: Sprungkontakt
Kontakbestückung: 1 Schliesser
Kontaktmaterial: Gold
Beleuchtung: SMT LED
Mechanische Kennwerte:
Betätigungskraft F1 (+/- 20%): 5N
Elektrische Kennwerte:
Schaltspannung: 0.02VDC (min.)
35VDC (max.)
Schaltstrom: 0.01mA (min.)
100mA (max.)
Schaltleistung max.: 1W (ohmsche Last)
LED Stromversorgung: 24VDC / 10mA (+/- 20%)
Sonstige Angaben:
Betriebstemperatur: -40 bis 70°C
Umweltbeständigkeit: IEC 60068-2, -14, -30, -33, -78
Lebensdauer: 500'000 bei 12N


Hersteller: RAFI




Dokumente

Anschluss
Preis in CHF exkl. Mwst.
Artikel Anschluss Blende Farbe (LED/Blende) Anzahl Verfügbar Einzelpreis Anfrage
1.10.010.001/0221 M8 flach weiss
27.22
1.10.010.001/0331 M8 flach rot
27.22
1.10.010.001/0441 M8 flach gelb
27.22
1.10.010.001/0551 M8 flach grün
27.22
1.10.010.001/0661 M8 flach blau
27.22
1.10.010.201/0201 M8 FLEXLAB weiss
27.76
1.10.011.001/0221 M12 flach weiss
29.21
1.10.011.001/0331 M12 flach rot
29.21
1.10.011.001/0441 M12 flach gelb
29.21
1.10.011.001/0551 M12 flach grün
29.21
1.10.011.001/0661 M12 flach blau
29.21
1.10.011.201/0201 M12 FLEXLAB weiss
29.79

Zubehör

Wählen Sie Ihr passendes Anschlusskabel aus unserem Aktor- / Sensorkabelsortiment von Lutronic. Zur Auswahl stehen einseitige Kabel mit offenem Ende oder Kabel mit Steckern an beiden Enden.
Achten Sie bitte darauf, dass Taster und Anschlusskabel die selbe Anschlussgrösse (M8 oder M12) besitzen.
Alle aufgeführten Artikel haben einen Schraubverschluss und sind vierpolig. Kundenspezifische Lösungen, z.B. abweichende Längen, sind auf Anfrage erhältlich.
Grösse
Länge
schliessen
Preis in CHF exkl. Mwst.
Bild Artikel Grösse Ende 1 Ende 2 Länge Material Anzahl Verfügbar Einzelpreis Anfrage
0800.04.002.0200 M8 female, gerade offen 2m PVC
5.46
0800.04.002.0500 M8 female, gerade offen 5m PVC
6.90
0800.04.002.1000 M8 female, gerade offen 10m PVC
9.20
0800.04.301.0200 M8 female, gerade offen 2m PUR
6.27
0800.04.301.0500 M8 female, gerade offen 5m PUR
8.51
0805.04.002.0200 M8 female, gewinkelt offen 2m PVC
6.44
0805.04.002.0500 M8 female, gewinkelt offen 5m PVC
8.28
0805.04.002.1000 M8 female, gewinkelt offen 10m PVC
9.43
1200.04.002.0200 M12 female, gerade offen 2m PVC
6.96
1200.04.002.0500 M12 female, gerade offen 5m PVC
8.45
1200.04.002.1000 M12 female, gerade offen 10m PVC
10.87
1200.04.301.0100 M12 female, gerade offen 1m PUR
7.02
1200.04.301.0200 M12 female, gerade offen 2m PUR
7.76
1200.04.301.0500 M12 female, gerade offen 5m PUR
9.89
1205.04.002.0200 M12 female, gewinkelt offen 2m PVC
7.07
1205.04.002.0500 M12 female, gewinkelt offen 5m PVC
9.09
1205.04.002.1000 M12 female, gewinkelt offen 10m PVC
10.93
1205.04.301.0200 M12 female, gewinkelt offen 2m PUR
7.88
1205.04.301.0500 M12 female, gewinkelt offen 5m PUR
10.01
9200.04.301.0060 M8 male, gerade female, gerade 0.6m PUR
10.35
Zum kompletten Kabelsortiment:
Kabel
