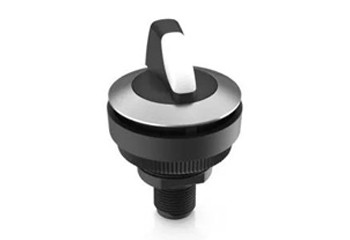

RAMO 30 S (M12)
Wahlschalter, Frontring EdelstahlDie RAMO S Wahlschalter bieten dank verschiedenster Kontaktfunktionen, Drehwinkel, Betätigungsfunktion und beleuchtbaren Blenden für jede Anwendung eine Lösung.
Eigenschaften:
- Prägnante Haptik
- Wahlschalter mit rastendem und/oder tastendem Betätiger
- Einteiliges, von allen Seiten dichtes Gehäuse
- Einfacher Plug & Play Anschluss
Betätigungsfunktion: | rastend und/oder tastend |
Kontakbestückung: | 1 oder 2 Schliesser |
Kontaktmaterial: | Gold |
Elektrische Kennwerte: | |
Schaltspannung: | min. 1V DC |
max. 32V DC | |
Schaltstrom: | max. 100mA |
Verlustleistung: | 0W |
Sonstige Angaben: | |
Umweltbeständigkeit: | IEC 60068-2-14, -30, -78 |
Lebensdauer: | 200'000 Zyklen |
Betriebstemperatur: | -40 bis 85°C |
Hersteller: RAFI
Weitere technische Details finden Sie in der Produktbroschüre.
Preis in CHF exkl. Mwst.
Artikel | Pole | Beleuchtbar | Funktion | Drehwinkel | Betätigungsfunktion | Anzahl | Verfügbar | Einzelpreis | Anfrage |
---|---|---|---|---|---|---|---|---|---|
1.11.021.001/0020 | 4 | nein | 2 S | 1x40° | tastend |
|
66.34 | ||
1.11.021.002/0020 | 4 | nein | 2 S | 2x40° | tastend |
|
66.34 | ||
1.11.021.003/0020 | 4 | nein | 2 S | 1x90° | rastend |
|
66.34 | ||
1.11.021.005/0020 | 4 | nein | 2 S | 2x60° | rastend |
|
66.34 | ||
1.11.021.006/0020 | 4 | nein | 2 S | 1x90°+1x40° | rastend + tastend |
|
66.34 | ||
1.11.021.022/0220 | 8 | ja | 2 S | 2x40° | tastend |
|
68.99 | ||
1.11.021.023/0220 | 8 | ja | 2 S | 1x90° | rastend |
|
68.99 | ||
1.11.021.025/0220 | 8 | ja | 2 S | 2x60° | rastend |
|
68.99 | ||
1.11.021.026/0220 | 8 | ja | 2 S | 1x90°+1x40° | rastend + tastend |
|
68.99 | ||
1.11.021.201/0220 | 4 | ja | 1 S | 1x40° | tastend |
|
66.34 | ||
1.11.021.203/0220 | 4 | ja | 1 S | 1x90° | rastend |
|
66.34 | ||
1.11.021.204/0220 | 4 | ja | 1 S | 1x90° | rastend |
|
66.34 |
Halterung
Mit dem RAMO 30 EDGE Befestigungswinkel können die Schalter der Reihe RAMO 30 auf Profilen und ohne zusätzliche Isolation montiert werden.
Das bietet Freiheiten bei der Montage und neue Möglichkeiten, die Komponenten abseits des zentralen Maschinen- oder Gerätebedienfeldes zu platzieren.
Einbauöffnung 30.3mm
Raster min. 40mm
Festigkeit seitliche Krafteinwirkung max. 100 N
Einbauöffnung 30.3mm
Raster min. 40mm
Festigkeit seitliche Krafteinwirkung max. 100 N
Kabel
Wählen Sie Ihr passendes Anschlusskabel aus unserem Aktor- / Sensorkabelsortiment von Lutronic. Zur Auswahl stehen einseitige Kabel mit offenem Ende oder Kabel mit Steckern an beiden Enden.
Achten Sie bitte darauf, dass Taster und Anschlusskabel die selbe Anschlussgrösse (M8 oder M12) besitzen.
Alle aufgeführten Artikel haben einen Schraubverschluss.
Kundenspezifische Lösungen, z.B. abweichende Längen, sind auf Anfrage erhältlich.
Achten Sie bitte darauf, dass Taster und Anschlusskabel die selbe Anschlussgrösse (M8 oder M12) besitzen.
Alle aufgeführten Artikel haben einen Schraubverschluss.
Kundenspezifische Lösungen, z.B. abweichende Längen, sind auf Anfrage erhältlich.
Preis in CHF exkl. Mwst.
Bild | Artikel | Pole | Grösse | Ende 1 | Ende 2 | Länge | Material | Anzahl | Verfügbar | Einzelpreis | Anfrage |
---|---|---|---|---|---|---|---|---|---|---|---|
|
1200.04.002.0200 | 4 | M12 einseitig | female, gerade | offen | 2m | PVC |
|
7.96 | ||
|
1200.04.002.0500 | 4 | M12 einseitig | female, gerade | offen | 5m | PVC |
|
10.55 | ||
|
1200.04.002.1000 | 4 | M12 einseitig | female, gerade | offen | 10m | PVC |
|
14.13 | ||
|
1200.04.301.0100 | 4 | M12 einseitig | female, gerade | offen | 1m | PUR |
|
k.A. | ||
|
1200.04.301.0200 | 4 | M12 einseitig | female, gerade | offen | 2m | PUR |
|
8.80 | ||
|
1200.04.301.0500 | 4 | M12 einseitig | female, gerade | offen | 5m | PUR |
|
11.72 | ||
|
1205.04.002.0200 | 4 | M12 einseitig | female, gewinkelt | offen | 2m | PVC |
|
8.09 | ||
|
1205.04.002.0500 | 4 | M12 einseitig | female, gewinkelt | offen | 5m | PVC |
|
11.34 | ||
|
1205.04.002.1000 | 4 | M12 einseitig | female, gewinkelt | offen | 10m | PVC |
|
14.16 | ||
|
1205.04.301.0200 | 4 | M12 einseitig | female, gewinkelt | offen | 2m | PUR |
|
8.93 | ||
|
1205.04.301.0500 | 4 | M12 einseitig | female, gewinkelt | offen | 5m | PUR |
|
11.86 | ||
|
9400.04.002.0060 | 4 | M12 beidseitig | male, gerade | female, gerade | 0.6m | PVC |
|
12.54 | ||
|
9400.04.002.0150 | 4 | M12 beidseitig | male, gerade | female, gerade | 1.5m | PVC |
|
13.43 | ||
|
9400.04.002.0200 | 4 | M12 beidseitig | male, gerade | female, gerade | 2.0m | PVC |
|
14.60 | ||
|
9400.04.002.0500 | 4 | M12 beidseitig | male, gerade | female, gerade | 5.0m | PVC |
|
17.35 | ||
|
9400.04.301.0060 | 4 | M12 beidseitig | male, gerade | female, gerade | 0.6m | PUR |
|
13.30 | ||
|
9400.04.301.0150 | 4 | M12 beidseitig | male, gerade | female, gerade | 1.5m | PUR |
|
14.19 | ||
|
9400.04.301.0200 | 4 | M12 beidseitig | male, gerade | female, gerade | 2.0m | PUR |
|
15.40 | ||
|
9400.04.301.0500 | 4 | M12 beidseitig | male, gerade | female, gerade | 5.0m | PUR |
|
17.92 | ||
|
9410.04.301.0200 | 4 | M12 beidseitig | male, gerade | female, gewinkelt | 2.0m | PUR |
|
15.40 |
Zum kompletten Kabelsortiment:
