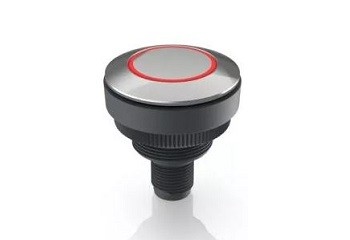

RAMO 30 T (M12)
Drucktaster mit Ringausleuchtung Frontring EdelstahlRAMO 30 T bietet durch den Einsatz des RAFI Kurzhubtasters MICON 5 ein taktiles Feedback mit deutlichem Tastenklick. Er empfiehlt sich durch die Schutzart IP 66/IP69K insbesondere für den Anlagenbau.
Vorteile:
- Tastenhub mit taktiler Rückmeldung
- basierend auf dem bewährten RAFI Kurzhubtaster MICON 5 mit Goldkontakten
- einteiliges, von allen Seiten dichtes Gehäuse
- einfacher Plug & Play Anschluss
- redundante Version mit 2 Schliessern
Mechanischer Aufbau: | |
Kontaktsystem: | Sprungkontakt |
Kontakbestückung: | 1 Schliesser |
Kontaktmaterial: | Gold |
Beleuchtung: | SMT LED |
Mechanische Kennwerte: | |
Betätigungskraft F1: | 5 N (+/- 20%) |
Elektrische Kennwerte: | |
Schaltspannung: | 0.02VDC (min.) |
35VDC (max.) | |
Schaltstrom: | 0.01mA (min.) |
100mA (max.) | |
Schaltleistung max.: | 1W (ohmsche Last) |
LED Stromversorgung: | 24VDC / 10mA (+/- 20%) |
Sonstige Angaben: | |
Betriebstemperatur: | -40 bis 70°C |
Umweltbeständigkeit: | IEC 60068-2, -14, -30, -33, -78 |
Lebensdauer: | 500'000 bei 12 N |
Hersteller: RAFI
Weitere technische Details finden Sie in der Produktbroschüre.
Dokumente
Preis in CHF exkl. Mwst.
Artikel | Pole | Ringausleuchtung | Frontring | Kontaktfunktion | Anzahl | Verfügbar | Einzelpreis | Anfrage |
---|---|---|---|---|---|---|---|---|
1.11.011.801/0200 | 4 | weiss | chrom | 1 Schliesser |
|
44.49 | ||
1.11.011.801/0300 | 4 | rot | chrom | 1 Schliesser |
|
44.49 | ||
1.11.011.801/0400 | 4 | gelb | chrom | 1 Schliesser |
|
44.49 | ||
1.11.011.801/0500 | 4 | grün | chrom | 1 Schliesser |
|
44.49 | ||
1.11.011.801/0600 | 4 | blau | chrom | 1 Schliesser |
|
44.49 | ||
1.11.011.802/0000 | 4 | keine | chrom | 2 Schliesser |
|
40.34 |
Halterung
Mit dem RAMO 30 EDGE Befestigungswinkel können die Schalter der Reihe RAMO 30 auf Profilen und ohne zusätzliche Isolation montiert werden.
Das bietet Freiheiten bei der Montage und neue Möglichkeiten, die Komponenten abseits des zentralen Maschinen- oder Gerätebedienfeldes zu platzieren.
Einbauöffnung 30.3mm
Raster min. 40mm
Festigkeit seitliche Krafteinwirkung max. 100 N
Einbauöffnung 30.3mm
Raster min. 40mm
Festigkeit seitliche Krafteinwirkung max. 100 N
Kabel
Wählen Sie Ihr passendes Anschlusskabel aus unserem Aktor- / Sensorkabelsortiment von Lutronic. Zur Auswahl stehen einseitige Kabel mit offenem Ende oder Kabel mit Steckern an beiden Enden.
Achten Sie bitte darauf, dass Taster und Anschlusskabel die selbe Anschlussgrösse (M8 oder M12) besitzen.
Alle aufgeführten Artikel haben einen Schraubverschluss.
Kundenspezifische Lösungen, z.B. abweichende Längen, sind auf Anfrage erhältlich.
Achten Sie bitte darauf, dass Taster und Anschlusskabel die selbe Anschlussgrösse (M8 oder M12) besitzen.
Alle aufgeführten Artikel haben einen Schraubverschluss.
Kundenspezifische Lösungen, z.B. abweichende Längen, sind auf Anfrage erhältlich.
Preis in CHF exkl. Mwst.
Bild | Artikel | Pole | Grösse | Ende 1 | Ende 2 | Länge | Material | Anzahl | Verfügbar | Einzelpreis | Anfrage |
---|---|---|---|---|---|---|---|---|---|---|---|
|
1200.04.002.0200 | 4 | M12 einseitig | female, gerade | offen | 2m | PVC |
|
7.96 | ||
|
1200.04.002.0500 | 4 | M12 einseitig | female, gerade | offen | 5m | PVC |
|
10.55 | ||
|
1200.04.002.1000 | 4 | M12 einseitig | female, gerade | offen | 10m | PVC |
|
14.13 | ||
|
1200.04.301.0100 | 4 | M12 einseitig | female, gerade | offen | 1m | PUR |
|
k.A. | ||
|
1200.04.301.0200 | 4 | M12 einseitig | female, gerade | offen | 2m | PUR |
|
8.80 | ||
|
1200.04.301.0500 | 4 | M12 einseitig | female, gerade | offen | 5m | PUR |
|
11.72 | ||
|
1205.04.002.0200 | 4 | M12 einseitig | female, gewinkelt | offen | 2m | PVC |
|
8.09 | ||
|
1205.04.002.0500 | 4 | M12 einseitig | female, gewinkelt | offen | 5m | PVC |
|
11.34 | ||
|
1205.04.002.1000 | 4 | M12 einseitig | female, gewinkelt | offen | 10m | PVC |
|
14.16 | ||
|
1205.04.301.0200 | 4 | M12 einseitig | female, gewinkelt | offen | 2m | PUR |
|
8.93 | ||
|
1205.04.301.0500 | 4 | M12 einseitig | female, gewinkelt | offen | 5m | PUR |
|
11.86 | ||
|
9400.04.002.0060 | 4 | M12 beidseitig | male, gerade | female, gerade | 0.6m | PVC |
|
12.54 | ||
|
9400.04.002.0150 | 4 | M12 beidseitig | male, gerade | female, gerade | 1.5m | PVC |
|
13.43 | ||
|
9400.04.002.0200 | 4 | M12 beidseitig | male, gerade | female, gerade | 2.0m | PVC |
|
14.60 | ||
|
9400.04.002.0500 | 4 | M12 beidseitig | male, gerade | female, gerade | 5.0m | PVC |
|
17.35 | ||
|
9400.04.301.0060 | 4 | M12 beidseitig | male, gerade | female, gerade | 0.6m | PUR |
|
13.30 | ||
|
9400.04.301.0150 | 4 | M12 beidseitig | male, gerade | female, gerade | 1.5m | PUR |
|
14.19 | ||
|
9400.04.301.0200 | 4 | M12 beidseitig | male, gerade | female, gerade | 2.0m | PUR |
|
15.40 | ||
|
9400.04.301.0500 | 4 | M12 beidseitig | male, gerade | female, gerade | 5.0m | PUR |
|
17.92 | ||
|
9410.04.301.0200 | 4 | M12 beidseitig | male, gerade | female, gewinkelt | 2.0m | PUR |
|
15.40 |
