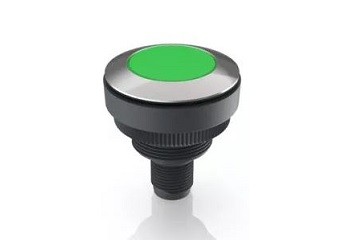

RAMO 30 T (M8/M12)

auf Anfrageliste

Taster 30mm taktil

Die neue Tasterfamilie RAMO gibt es nicht nur in zwei unterschiedlichen Einbaugrößen (22,3mm und 30,3mm), sondern auch mit zwei verschiedenen Technologien: fortschrittlich kapazitiv oder ganz klassisch taktil.

Vorteile:
  • Tastenhub mit taktiler Rückmeldung
  • basierend auf dem bewährten RAFI Kurzhubtaster MICON 5 mit Goldkontakten
  • einteiliges, von allen Seiten dichtes Gehäuse
  • einfacher Plug & Play Anschluss
  • diverse Beleuchtungsmöglichkeiten
  • individuelle Bedruckungsmöglichkeiten u. a. mit FLEXLAB
  • redundante Version mit 2 Schliessern

Technische Daten
Mechanischer Aufbau
Kontaktsystem: Sprungkontakt
Kontakbestückung: 1 Schliesser
Kontaktmaterial: Gold
Beleuchtung: SMT LED
Mechanische Kennwerte
Betätigungskraft F1 (+/- 20%): 5 N
Elektrische Kennwerte
Schaltspannung: 0.02VDC (min.)
35VDC (max.)
Schaltstrom: 0.01mA (min.)
100mA (max.)
Schaltleistung max.: 1W (ohmsche Last)
LED Stromversorgung: 24VDC / 10mA (+/- 20%)
Sonstige Angaben
Betriebstemperatur: -40 bis 70°C
Umweltbeständigkeit: IEC 60068-2, -14, -30, -33, -78
Lebensdauer: 500'000 bei 12N



Hersteller: RAFI




Dokumente

Anschluss
Preis in CHF exkl. Mwst.
Artikel Anschluss Blende Farbe (LED/Blende) Anzahl Verfügbar Einzelpreis Anfrage
1.11.010.001/0220 M8 flach weiss
32.37
1.11.010.001/0330 M8 flach rot
32.37
1.11.010.001/0440 M8 flach gelb
32.37
1.11.010.001/0550 M8 flach grün
32.37
1.11.010.001/0660 M8 flach blau
32.37
1.11.010.201/0200 M8 FLEXLAB weiss
33.36
1.11.011.001/0220 M12 flach weiss
34.85
1.11.011.001/0330 M12 flach rot
34.85
1.11.011.001/0440 M12 flach gelb
34.85
1.11.011.001/0550 M12 flach grün
34.85
1.11.011.001/0660 M12 flach blau
34.85
1.11.011.201/0200 M12 FLEXLAB weiss
35.80

Zubehör

Wählen Sie Ihr passendes Anschlusskabel aus unserem Aktor- / Sensorkabelsortiment von Lutronic. Zur Auswahl stehen einseitige Kabel mit offenem Ende oder Kabel mit Steckern an beiden Enden.
Achten Sie bitte darauf, dass Taster und Anschlusskabel die selbe Anschlussgrösse (M8 oder M12) besitzen.
Alle aufgeführten Artikel haben einen Schraubverschluss und sind vierpolig. Kundenspezifische Lösungen, z.B. abweichende Längen, sind auf Anfrage erhältlich.
Grösse
Länge
schliessen
Preis in CHF exkl. Mwst.
Bild Artikel Grösse Ende 1 Ende 2 Länge Material Anzahl Verfügbar Einzelpreis Anfrage
0800.04.002.0200 M8 female, gerade offen 2m PVC
5.46
0800.04.002.0500 M8 female, gerade offen 5m PVC
6.90
0800.04.002.1000 M8 female, gerade offen 10m PVC
9.20
0800.04.301.0200 M8 female, gerade offen 2m PUR
6.27
0800.04.301.0500 M8 female, gerade offen 5m PUR
8.51
0805.04.002.0200 M8 female, gewinkelt offen 2m PVC
6.44
0805.04.002.0500 M8 female, gewinkelt offen 5m PVC
8.28
0805.04.002.1000 M8 female, gewinkelt offen 10m PVC
9.43
1200.04.002.0200 M12 female, gerade offen 2m PVC
6.96
1200.04.002.0500 M12 female, gerade offen 5m PVC
8.45
1200.04.002.1000 M12 female, gerade offen 10m PVC
10.87
1200.04.301.0100 M12 female, gerade offen 1m PUR
7.02
1200.04.301.0200 M12 female, gerade offen 2m PUR
7.76
1200.04.301.0500 M12 female, gerade offen 5m PUR
9.89
1205.04.002.0200 M12 female, gewinkelt offen 2m PVC
7.07
1205.04.002.0500 M12 female, gewinkelt offen 5m PVC
9.09
1205.04.002.1000 M12 female, gewinkelt offen 10m PVC
10.93
1205.04.301.0200 M12 female, gewinkelt offen 2m PUR
7.88
1205.04.301.0500 M12 female, gewinkelt offen 5m PUR
10.01
9200.04.301.0060 M8 male, gerade female, gerade 0.6m PUR
10.35
Zum kompletten Kabelsortiment:
Kabel
